空間電荷測定装置のご紹介
Q-PEA
Q-PEAは、PEA法（Pulsed Electro-Acoustic Method／パルス静電応力法）により、絶縁材料・誘電体内部の空間電荷分布を非破壊で測定する装置です。
空間電荷測定とは？
絶縁材料や誘電体の内部に注入・蓄積された電荷の分布を評価する測定です。材料内部に蓄積した空間電荷は、電界分布を歪ませ、絶縁劣化や絶縁破壊に影響する場合があります。
PEA法とは？
PEA法は、Pulsed Electro-Acoustic Method の略で、日本語ではパルス静電応力法と呼ばれます。試料にパルス電圧を印加し、内部の空間電荷によって発生する圧力波をセンサーで検出する手法です。得られた信号を解析することで、試料内部の空間電荷分布や電界分布、電荷の蓄積・緩和挙動を評価できます。
Q-PEAで評価できること
Q-PEAでは、直流高電圧印加時の絶縁材料内部における電荷注入、電荷蓄積、電荷緩和、電界分布の変化を評価できます。高分子フィルム、樹脂、ゴム、PMMA、XLPE、電力ケーブル用絶縁材料などの研究開発・信頼性評価に利用できます。
サンプル測定・ご相談
装置導入前のサンプル測定、測定条件の検討、受託測定についてもご相談ください。試料の材質、厚み、電圧条件、温度条件などに応じて、測定方法をご提案します。
ーー前野先生によるPEA論文(リンク)ーー
前野恭：『直読型 PEA 空間電荷分布測定装置』電学論Ａ，122 巻 1 号，pp.118-122 ，2002
PEAセル

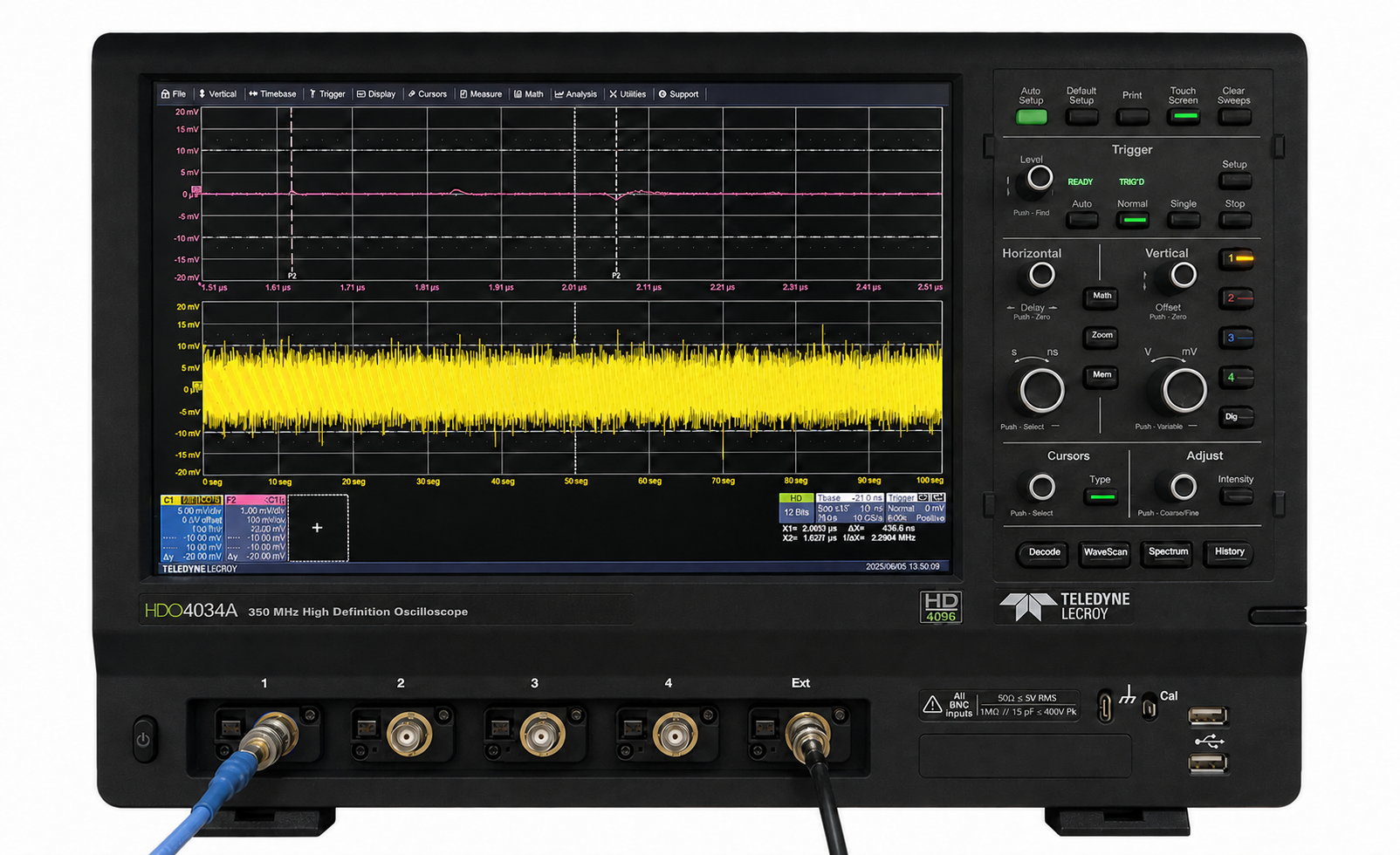

リアルタイム演算対応オシロスコープ

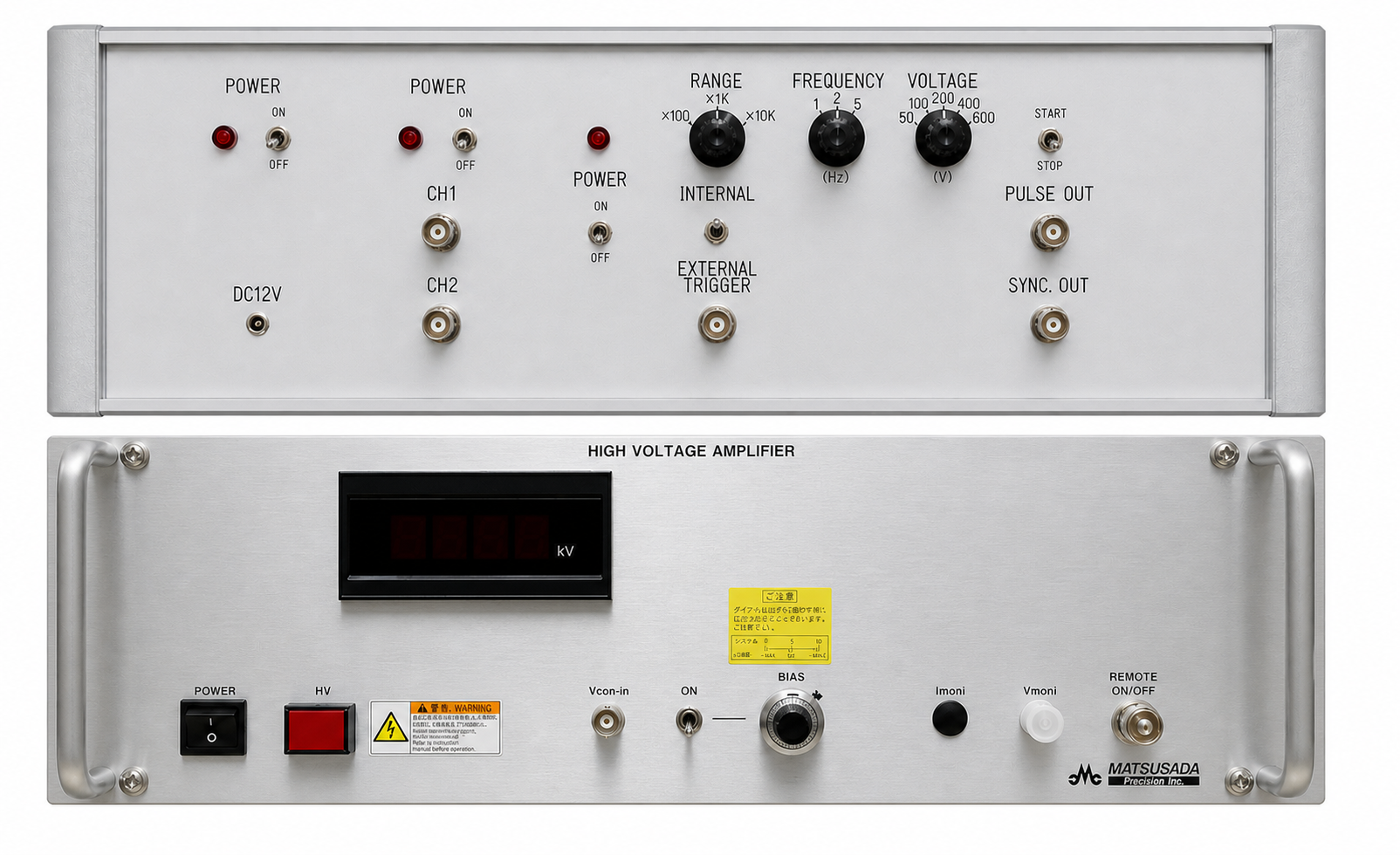

パルスジェネレータ と 高圧電源

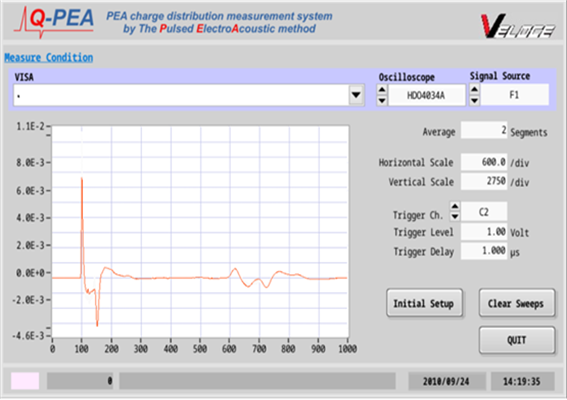

オシロスコープ設定

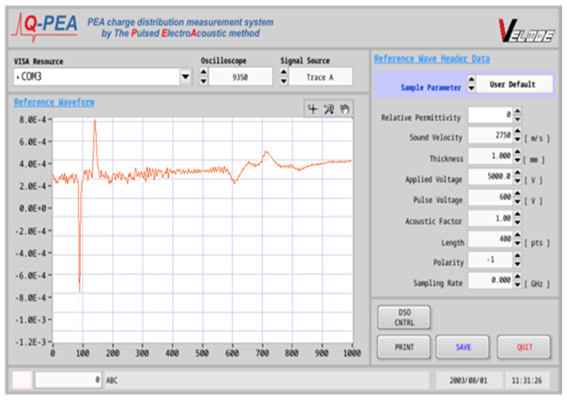

リファレンス波形測定

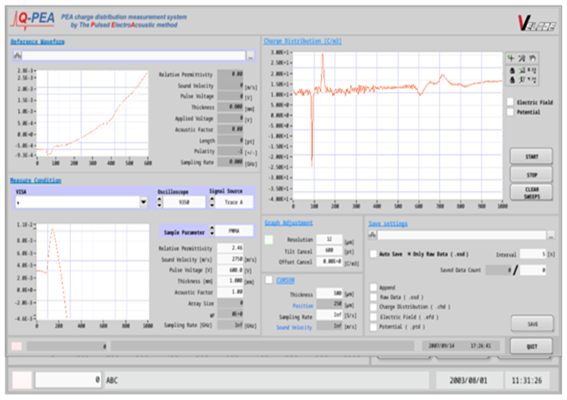

空間電荷測定

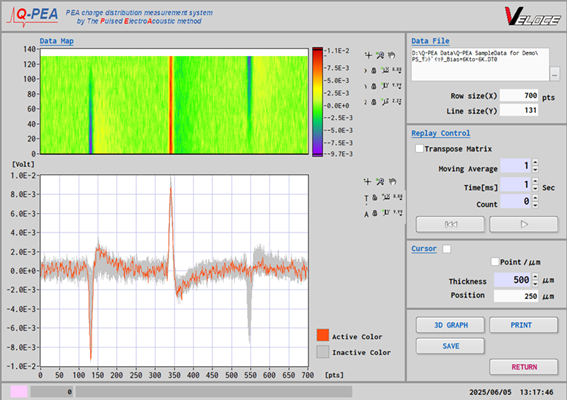

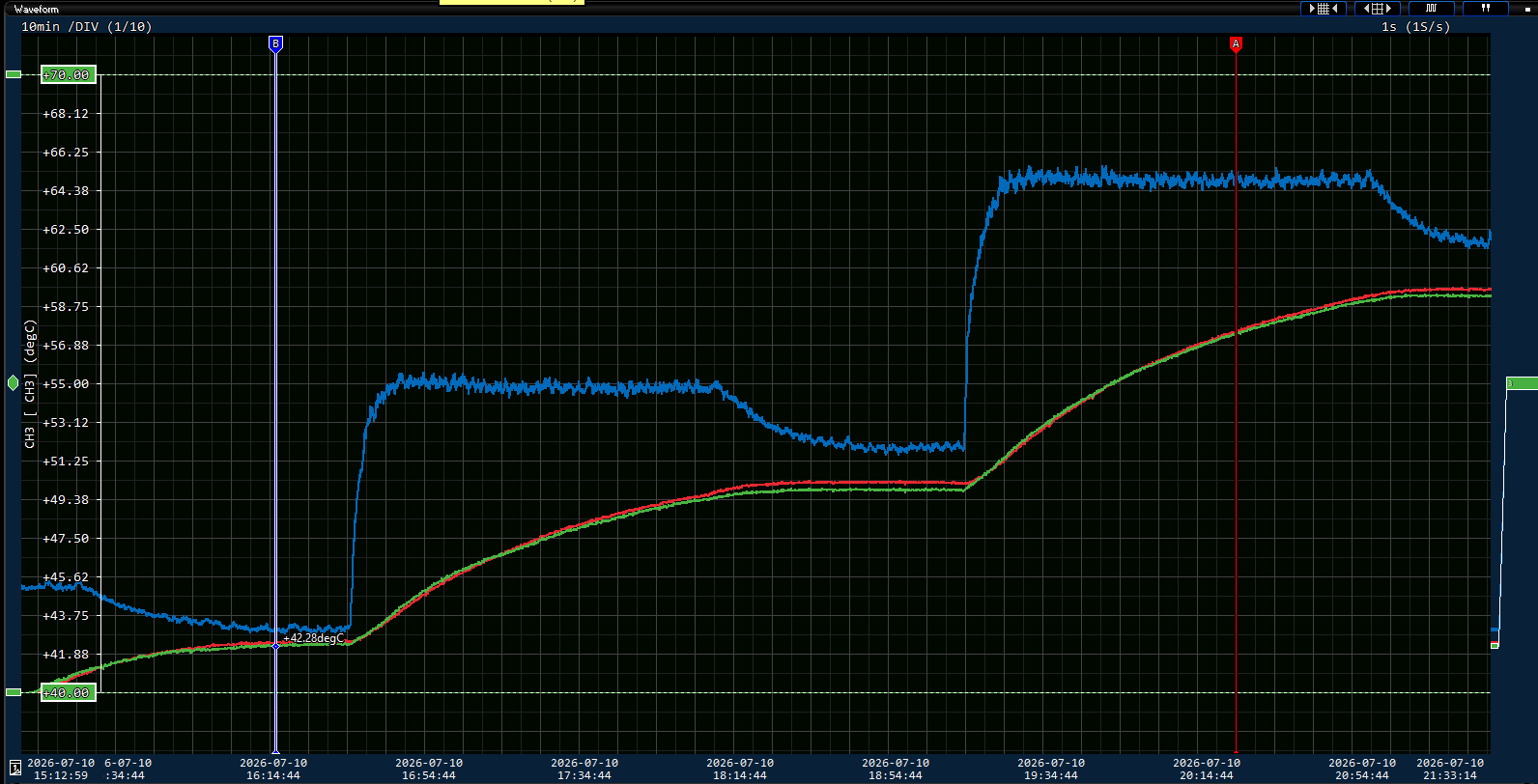

測定データビューア
オートメジャー測定：5秒～長時間にわたる自動測定
トランジェント測定：～2秒以内の瞬間的な測定
| ＜標準構成＞ | 標準測定 〇 | オートメジャー測定 〇 | トランジェント測定 〇 |
- 上部電極／下部電極
- 電気系BOX（パルスジェネレータ／１５Ｖアンプ電源／アナログユニット）
- バイアス電源（HEOPS-10B2-42 高速タイプ～1ｋＨｚ ±10ｋV ±2ｍＡ）
- オシロスコープ（HDO4034A 350ＭＨｚ 10ＧＳ／ｓ 4ｃｈ）
- ラック
- PC＋アナログ出力ボード
- ソフトウェア（標準／オートメジャー／トランジェント）＊Windows11対応
| ＜トランジェントなし構成＞ | 標準測定 〇 | オートメジャー測定 〇 | トランジェント測定 × |
- 上部電極／下部電極
- 電気系BOX（パルスジェネレータ／１５Ｖアンプ電源／アナログユニット）
- バイアス電源（安価タイプ選択可）
- オシロスコープ（安価タイプ選択可）
- ラック
- PC＋アナログ出力ボード
- ソフトウェア（標準／オートメジャー）＊Windows11対応
| ＜最小構成＞ | 標準測定 〇 | オートメジャー測定 × | トランジェント測定 × |
- 上部電極／下部電極
- 電気系BOX（パルスジェネレータ／１５Ｖアンプ電源／アナログユニット）
- バイアス電源（安価タイプ選択可）
- オシロスコープ（安価タイプ選択可）
- ラック（有無選択可）
- PC
- ソフトウェア（標準）＊Windows11対応
空間電荷 サンプル測定 承ります
表面が平滑なシート状
Φ15ｍｍ×t0.3ｍｍ ～ 50ｍｍ×50ｍｍ×t2ｍｍ

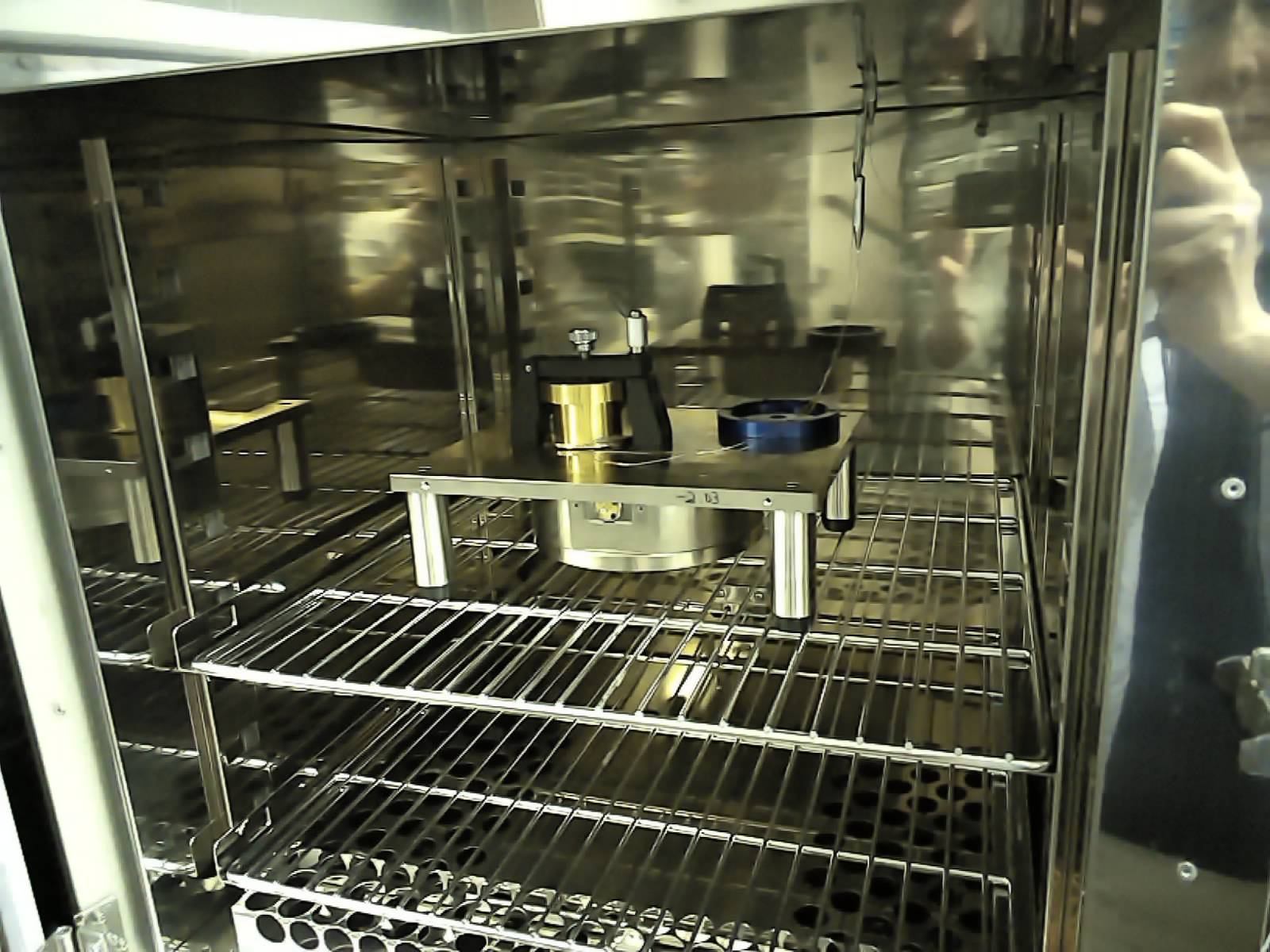

恒温槽を使用した測定やサンプルホールドの変更など、可能なかぎりカスタマイズにも対応いたします。
お気軽にご相談ください。
空間電荷 サンプル測定例
ポリイミド 51μｍ
ポリイミド 51μｍ 1枚の電荷密度です。
ポリイミド 51μｍ ＋ ポリイミド 51μｍ
ポリイミド 51μｍ 2枚重ねの電荷密度です。
ポリイミド 51μｍ ＋ ポリイミド 51μｍ
間に＋イオン注入
ポリイミド 51μｍ 2枚重ねにし、間に＋イオンを注入した電荷密度です。
ポリイミド 51μｍ ＋ ポリイミド 51μｍ
間に－イオン注入
ポリイミド 51μｍ 2枚重ねにし、間に－イオンを注入した電荷密度です。
ＰＳ 0.5ｍｍ ＋ ＰＳ 0.5ｍｍ
ＰＳ 0.5ｍｍ 2枚重ねの電荷密度です。
ＰＳ 0.5ｍｍ ＋ ＰＳ 0.5ｍｍ
間に＋イオン注入
ＰＳ 0.5ｍｍ 2枚重ねにし、間に＋イオンを注入した電荷密度です。
ＰＳ 0.5ｍｍ ＋ ＰＳ 0.5ｍｍ
間に－イオン注入
ＰＳ 0.5ｍｍ 2枚重ねにし、間に－イオンを注入した電荷密度です。
PVC 1ｍｍ
ＰＶＣ 1ｍｍ 1枚の電荷密度です。
