オートコリメータ（Autocollimator）とは？
測定物からの反射光により、非接触で精密な角度を測定します。
近年、角度精度に対する要求はますます厳しくなっていますが、弊社ではお客様の仕様に応じた完全なカスタマイズにも対応しております。
＜弊社 オートコリメータ（Autocollimator）の特徴＞
★ 筐体はダイキャストを使用していますので非常に高剛性です。

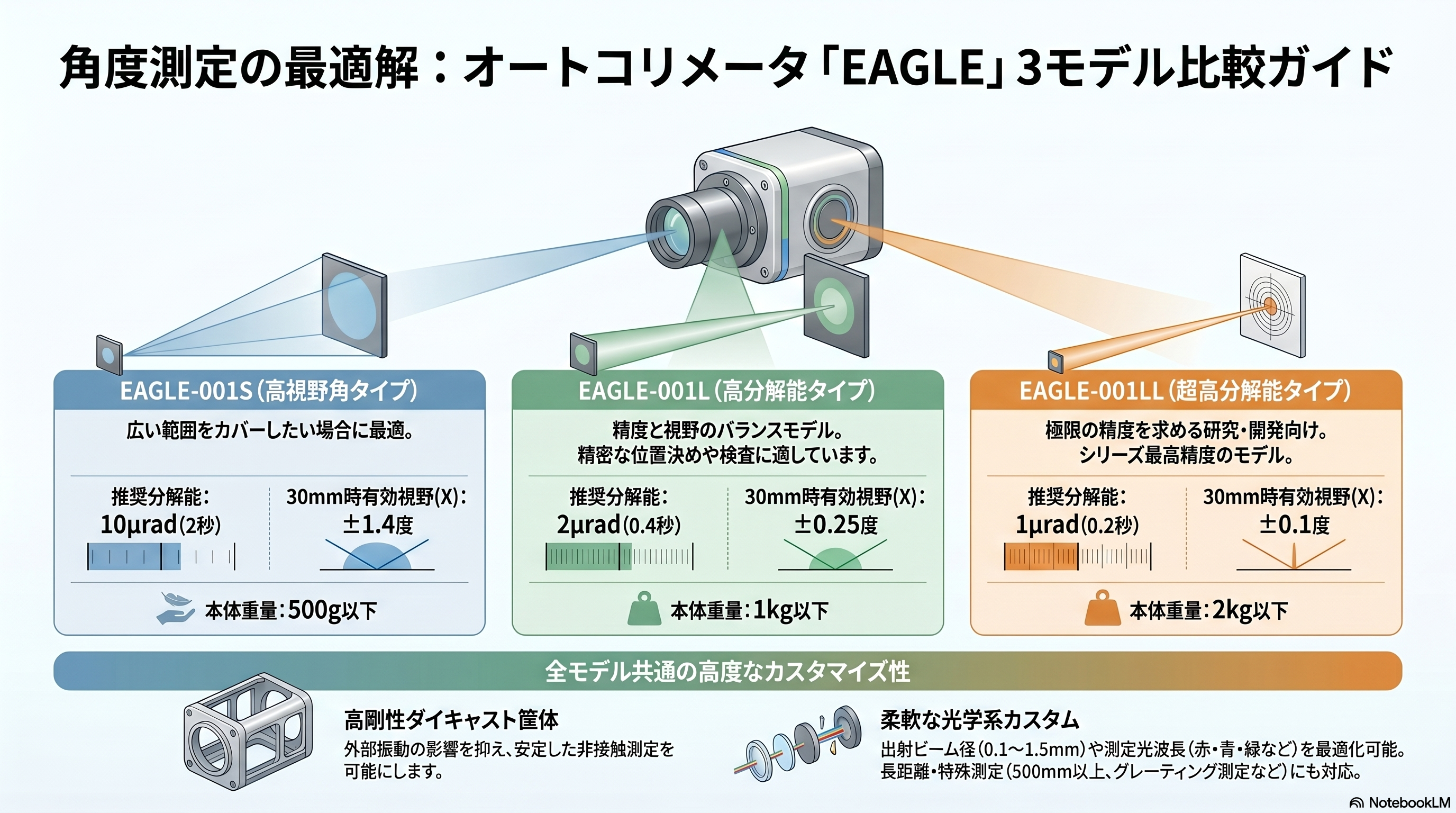

★ 高視野角(S)・高分解(L)・超高分解能(LL)の3タイプがございます。
★ 反射光の形状を目視可能なためワーク歪みも確認できます。
★ 出射ビーム径は0.5ｍｍ～1.5ｍｍ内で選択可能です。
★ 測定光波長選択可能です。 特にグレーティングの角度測定には単波長光源が向いています。
★ 全てのモデルに検査データーを添付いたします。 広角（高精度スイベル）・狭角（ピエゾスイベル）にて測定。
★ 主に長距離にて使用する場合収差補正プログラムを追加可能です。
＜仕様＞
| モデル名 | EAGLE-001S | EAGLE-001L | EAGLE-001LL |
| 推奨分解能 | 10μrad（2秒） | 2μrad（0.4秒） | 1μrad（0.2秒） |
| 測定軸 | 測定軸 2軸α（X）・β（Y） | ||
| 光源(カスタム可) | 赤半導体レーザー:658nm近辺（408nm／520nm） | ||
| 標準出射ビーム径(カスタム可) | 標準Φ0.6mm(変更可ですが遠距離時は径が広がります) Φ0.1ｍｍ～1.5mm迄0.1ｍｍ刻みピンホール在庫あり | ||
| 受光素子 | CMOS（測定スピード 30fps） | ||
| 接続方式 | USB | ||
| 測定有効距離 | 密着～500mm迄：但し視野角は狭くなります | ||
| 30mm時有効視野 | X：±1.4度 Y：±0.9度 | ±0.25度 | ±0.1度 |
| 本体寸法 | 60×80×50mm  | 90×130×50mm | 120×220×80mm |
| 重量 | 500ｇ以下 | 1kg以下 | 2kg以下 |
| 保証測定精度 | ±0.１°±0.002° ±0.5° ±0.003° ±0.9° ±0.005° | ±0.１°±0.001° ±0.25°±0.002° | ±0.1°±0.0003° |
※ 500mm以上で使用する場合収差補正プログラム（オプション）を追加可能。
※ USBケーブル長さ標準約1m (オプション 2m・4.5m)
※ グレーティング測定等光源の波長分散の影響を受けたくないような場合は単波長タイプもございます。
(カスタムでお客様の光源にて設計を行った実績もあります。)
※ 常にワークまでの距離固定で使用の場合はその旨を指定頂ければ安価にすることができます。
※ デモ機お貸し出し可能。
※ 筐体形状・精度等他社で仕様変更不可能だった場合もご相談ください。
